Klimaanlage Aufbau: So funktionieren Kreislauf und Bauteile wirklich

Eine Klimaanlage kühlt nicht einfach Luft herunter – sie verschiebt Wärme von innen nach außen. Das klingt simpel, steckt aber hinter einem ausgeklügelten Kreislauf aus vier Hauptbauteilen. Wer den Aufbau einer Klimaanlage versteht, trifft bessere Kaufentscheidungen und erkennt Probleme früher.

Welche Hauptbauteile hat eine Klimaanlage?

Jede Klimaanlage – egal ob Split oder Monoblock – arbeitet mit denselben vier Kernkomponenten. Sie bilden zusammen einen geschlossenen Kältemittelkreislauf.

• Verdampfer: Nimmt Wärme aus der Raumluft auf. Das flüssige Kältemittel verdampft dabei und kühlt die Luft ab.
• Kompressor: Verdichtet das gasförmige Kältemittel und erhöht Druck und Temperatur. Er ist das Herzstück der Anlage.
• Kondensator: Gibt die aufgenommene Wärme nach außen ab. Das Kältemittel kondensiert dabei wieder zu Flüssigkeit.
• Expansionsventil: Entspannt das Kältemittel, senkt Druck und Temperatur – der Kreislauf beginnt von vorn.

Bei einer Split-Klimaanlage sitzen Verdampfer und Lüfter im Innengerät, Kompressor und Kondensator im Außengerät. Das ist der entscheidende Unterschied zu einem Monoblock, der alle Bauteile in einem Gehäuse vereint.

Wie funktioniert der Kältemittelkreislauf beim Klimaanlage Aufbau?

Das Kältemittel durchläuft ständig vier Phasen. Dieser Kreislauf läuft so lange, bis die gewünschte Raumtemperatur erreicht ist.

1. Das flüssige Kältemittel strömt durch das Expansionsventil und kühlt stark ab.
2. Im Verdampfer nimmt es Wärme aus der Raumluft auf und wird gasförmig.
3. Der Kompressor verdichtet das Gas – dabei steigt die Temperatur auf bis zu 80 °C.
4. Im Kondensator gibt das heiße Gas seine Wärme an die Außenluft ab und wird wieder flüssig.

Moderne Inverter-Klimaanlagen regeln die Kompressorleistung stufenlos. Das spart bis zu 30 % Strom im Vergleich zu Geräten mit fester Drehzahl. Der Kompressor läuft nicht mehr an und aus, sondern passt seine Leistung kontinuierlich an den Bedarf an.

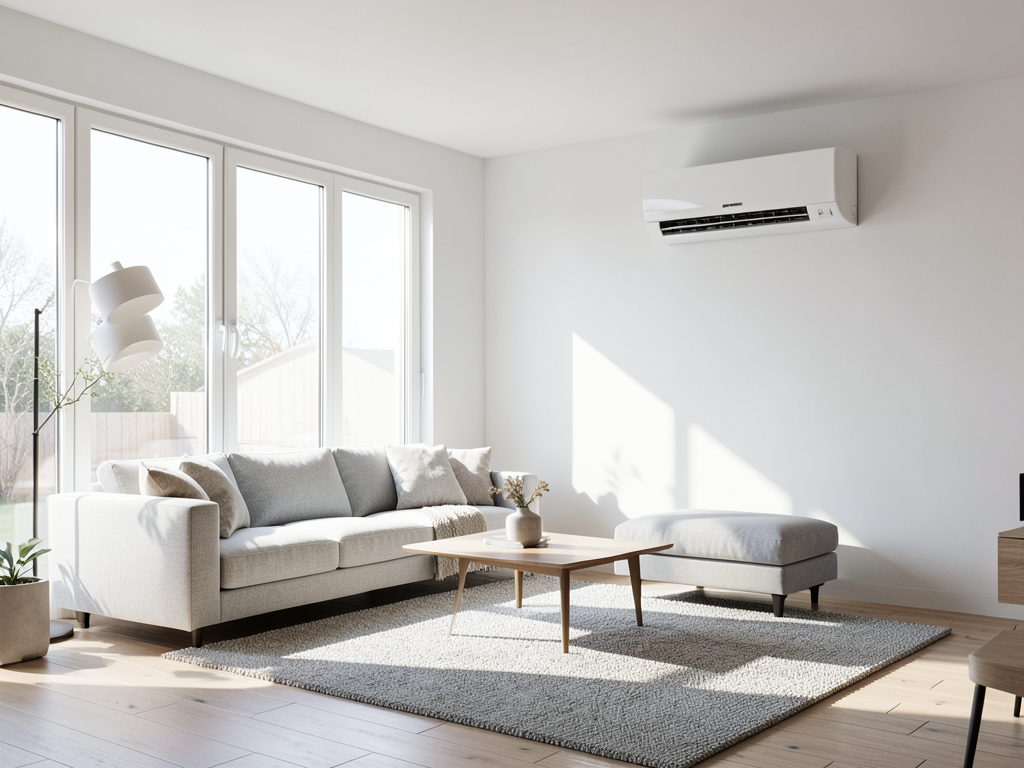

Was macht das Innengerät einer Split-Klimaanlage?

Das Innengerät ist das, was du im Raum siehst. Es enthält mehr als nur den Verdampfer.

• Verdampfer-Wärmetauscher: Kühlt die angesaugte Raumluft ab.
• Gebläse: Zieht Raumluft an und verteilt gekühlte Luft gleichmäßig im Raum.
• Luftfilter: Hält Staub, Pollen und Partikel zurück. Muss regelmäßig gereinigt werden – empfohlen alle zwei bis vier Wochen im Betrieb.
• Lamellen und Schwenkklappen: Steuern die Richtung des Luftstroms.
• Kondensatwanne: Sammelt das Kondenswasser, das beim Kühlen entsteht.

Das Kondenswasser muss nach außen abgeleitet werden. Bei fest installierten Splitgeräten geschieht das über einen Kondensatschlauch. Wer eine mobile Klimaanlage richtig aufstellen und betreiben möchte, muss diesen Punkt besonders beachten – denn bei Monoblock-Geräten sammelt sich das Wasser in einem Tank, der regelmäßig geleert werden muss.

Was leistet das Außengerät beim Klimaanlage Aufbau?

Das Außengerät übernimmt die eigentliche Arbeit der Wärmeabgabe. Es enthält die lautesten und leistungsstärksten Komponenten.

• Kompressor: Der Hauptenergieverbraucher der Anlage. Bei Inverter-Geräten der oberen Effizienzklasse läuft er besonders leise und effizient.
• Kondensator-Wärmetauscher: Gibt die Wärme an die Außenluft ab. Braucht ausreichend Luftzirkulation – mindestens 30 cm Abstand zu Wänden und Hindernissen.
• Lüfter: Bläst Luft durch den Kondensator und transportiert die Wärme ab.
• Elektrische Steuerung: Regelt den gesamten Betrieb und kommuniziert mit dem Innengerät.

Wichtig: Das Außengerät darf nicht in direkter Sonneneinstrahlung stehen. Sonst muss es gegen die eigene Aufheizung ankämpfen und verbraucht deutlich mehr Strom. Ein schattiger, gut belüfteter Standort verlängert die Lebensdauer spürbar.

Welche Rolle spielt das Kältemittel im Aufbau?

Das Kältemittel ist das Transportmittel für Wärme. Ohne es läuft gar nichts. Aktuell weit verbreitet ist das Kältemittel R32, das R410A in vielen modernen Geräten ersetzt hat. R32 hat ein deutlich geringeres Treibhauspotenzial und gilt als umweltfreundlichere Wahl.

Das Kältemittel zirkuliert in einem vollständig geschlossenen System. Es verbraucht sich nicht – wenn Kältemittel fehlt, liegt immer ein Leck vor. Das ist ein häufiges Missverständnis beim Klimaanlagen-Kauf. Nachfüllen allein löst das Problem nicht. Zuerst muss das Leck gefunden und repariert werden. Das darf ausschließlich ein zertifizierter Kältetechniker durchführen.

Wie unterscheidet sich der Aufbau bei Klimaanlagen mit Heizfunktion?

Viele moderne Splitgeräte können auch heizen. Das nennt sich Wärmepumpen-Funktion. Der Kreislauf läuft dabei einfach umgekehrt: Der Verdampfer wird zum Kondensator und umgekehrt. Ein sogenanntes Vierwegeventil schaltet die Richtung des Kältemittelflusses um.

Das ist energetisch sehr effizient. Klimaanlagen der oberen Effizienzklasse erzeugen im Heizbetrieb aus 1 kWh Strom bis zu 4 kWh Wärme. Das macht sie zu einer ernsthaften Alternative zu elektrischen Heizgeräten – besonders in der Übergangszeit. Geräte mit A+++ Label erreichen diese Werte auch bei Außentemperaturen von -15 °C noch zuverlässig.

Klimaanlage Aufbau verstehen – warum das beim Kauf hilft

Wer den grundlegenden Aufbau einer Klimaanlage kennt, stellt beim Kauf die richtigen Fragen. Wie groß ist der Verdampfer im Verhältnis zur Raumgröße? Wie effizient arbeitet der Kompressor? Wie wird das Kondenswasser abgeleitet? Diese Details entscheiden über Komfort, Betriebskosten und Lebensdauer. Bosch Klimaanlage Alternativen im Vergleich zeigen zum Beispiel, dass ähnliche Bauweisen bei verschiedenen Herstellern sehr unterschiedliche Ergebnisse liefern können – je nach Qualität der verbauten Komponenten. Ein gutes Gerät erkennst du nicht am Gehäuse, sondern an dem, was darin steckt.

Häufige Fragen zum Klimaanlage Aufbau

Warum hat eine Split-Klimaanlage zwei Geräte?

Die Aufteilung trennt den leisen Verdampfer im Innenraum vom lauten Kompressor im Außengerät. Das reduziert den Geräuschpegel im Raum erheblich. Außerdem kann die Wärme so direkt nach außen abgegeben werden, ohne den Raum aufzuheizen.

Was passiert, wenn der Filter einer Klimaanlage verstopft ist?

Ein verstopfter Filter reduziert den Luftdurchsatz. Der Verdampfer vereist, die Kühlleistung sinkt, und der Kompressor arbeitet unter erhöhter Last. Das erhöht den Stromverbrauch und verkürzt die Lebensdauer. Filter sollten im Betrieb alle zwei bis vier Wochen gereinigt werden.

Kann ich Kältemittel selbst nachfüllen?

Nein. Das Befüllen mit Kältemittel ist gesetzlich zertifizierten Kältetechnikern vorbehalten. Außerdem deutet fehlendes Kältemittel immer auf ein Leck hin, das zuerst behoben werden muss. Ein einfaches Nachfüllen ohne Lecksuche ist keine Lösung.

Was ist der Unterschied zwischen Verdampfer und Kondensator?

Beide sind Wärmetauscher, aber mit entgegengesetzter Funktion. Der Verdampfer nimmt Wärme aus der Raumluft auf, der Kondensator gibt sie nach außen ab. Im Heizbetrieb tauschen die beiden ihre Rollen – das ermöglicht die Wärmepumpen-Funktion moderner Splitgeräte.

Wie lange hält eine Klimaanlage bei guter Wartung?

Gut gewartete Splitgeräte halten in der Regel 15 bis 20 Jahre. Entscheidend sind regelmäßige Filterreinigung, jährliche Inspektion durch einen Fachbetrieb und ein geeigneter Standort des Außengeräts. Vernachlässigte Geräte fallen oft schon nach 8 bis 10 Jahren aus.
